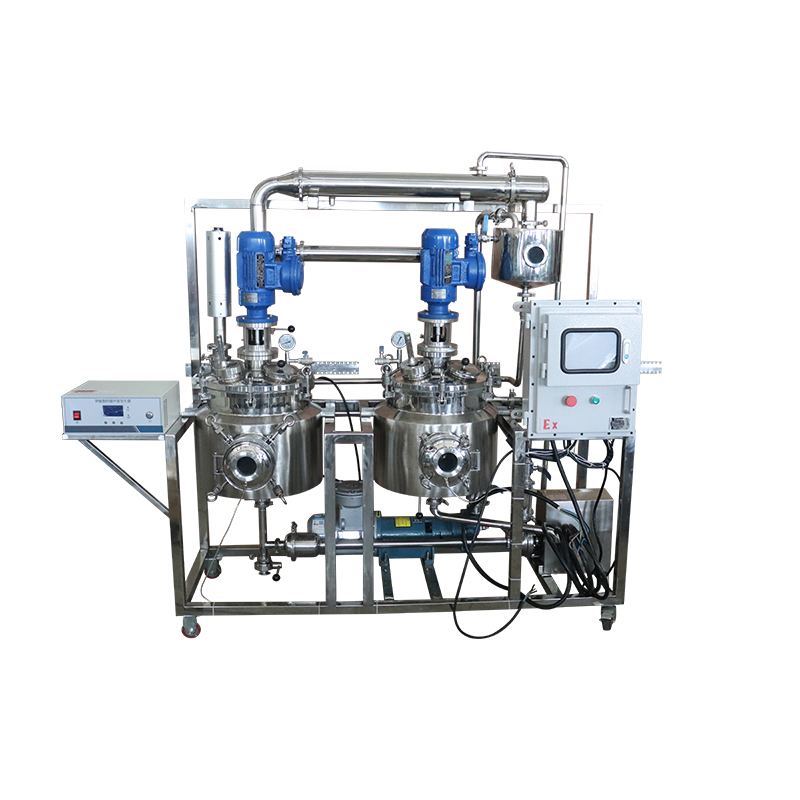

多功能提取濃縮熱回流機組
本設備適用于中藥、植物、動物、食品、飲料、化工等行業的常壓、微壓、水煎、溫浸、熱回流、滲透、芳香油成分的提取及有機溶劑的回收等多種工藝。采用動態提取濃縮，時間短，效率高；本設備采用電加熱方式，自動化程度高，罐內配備CIP清洗系統，符合GMP醫藥標準，本設備主要適用于高校、研究所和企事業單位實驗室研發及中小試生產線。
工作原理：
將藥材投入提取罐內，加入5-10倍的溶劑如水、乙醇、甲醇、丙酮等（根據工藝要求）。開啟提取罐加熱系統，使提取液加熱至沸騰20-30分鐘后，用抽濾管將三分之一的提取液抽入濃縮罐。關閉提取罐直統與夾套熱水，開啟濃縮罐直統與加熱系統使濃縮汁溫度保持在80℃左右，真空度保持在－0.05到－0.08MPA，濃縮時產生的二次蒸汽經過冷凝器與冷卻器變成冷凝液回流至提取罐做新溶劑加入藥里，新溶劑由上而下通過藥材層到提取罐底部，藥材中的可溶性成分溶解于提取罐內溶劑，提取液經抽濾管抽入濃縮罐，濃縮產生的二次蒸汽又送至提取罐做新溶劑，形成新溶劑回流提取，直至完全溶出(提取液無色)濃縮繼續進行，直至濃縮成需要的比重藥膏，提取罐內的無色液體可下次復用，若是有機溶劑提取，則先加適量水，開直統與夾套熱水，回收溶劑后，將渣排掉。
【簡單介紹】
超聲波提取罐本設備適用于中藥、植物、動物、食品、化工等行業的超聲波提取。采用超聲波提取，時間短，效率高。
主要配件及詳細說明
提取罐：采用優質304材質，三層保溫，可以實現提取溫度控制及顯示、在線監測等，夾層內設計壓力0.3-0.4Mpa，罐內設計壓力0.09Mpa，內膽鏡面拋光漿式攪拌，采用臺灣減速電機，機械密封，可正壓、負壓狀態下工作，并裝放氣閥，投料口和CIP清洗裝置，底部可以打開清洗，出口有過濾網與過濾器，并有奶泵抽送物料，既可獨立使用也可與濃縮罐配合使用。
超聲波提取罐概述
本設備適用于中藥、植物、動物、食品、化工等行業的超聲波提取。采用超聲波提取，時間短，效率高?？蛇x頻率范圍：15KHz、20KHz、28KHz、30KHz、35KHz、40KHz、50KHz、60KHz；本設備采用電鍋爐加熱方式，自動化程度高，罐內配備CIP清洗系統，本設備主要適用于高校、研究所和企事業單位實驗室研發及中小試生產線。
超聲波提取罐技術參
容量：10L-100L，5、10、30、50、100  200型，有效容積為3升-500升；具效率高，操作方便，自動化程度高超聲波提取罐的原理：充分發揮超聲波聚能式發生器特點，超聲波直接作用物料，利用超聲波強化中藥提取的機械作用，空化作用，局部高振動、高沖擊、高聲壓剪切作用，使提取時間較傳統方法大大縮短4/5以上，提取率比傳統工藝顯著提高。超聲波提取是常溫提取，有效減少熱敏性成分的喪失。
可選頻率范圍：15KHz、20KHz、28KHz、30KHz、35KHz、40KHz、50KHz、60KHz設備特征：
型號XY-NSG-10-200，有效容積為10-200公升
機組裝置選材304材質，具效率高，操作方便，自動化程度高等優點內置電加熱器，無需外部加熱源
可以實現提取和濃縮溫度的控制及顯示、在線檢測等下蓋易打開，便于清洗
主要配件：提取罐、濃縮罐、攪拌電機、冷凝器、冷卻器、油水分離器、進料口、加熱器、過濾器、溫度控制器、出料閥、機架、控制柜、真空泵等內外焊縫拋光300目，三層保溫，敞開式結構
優質SUS304材質，2B不銹鋼板材
所有電器采用歐姆龍、施耐德等國外品牌
技術參數表
